一、產品概述
LQ3G型三螺桿泵，又稱為保溫泵或保溫瀝青泵，是一種容積式泵。該泵的主螺桿與從動螺桿之間以及它們與襯套三孔內表面的配合，使得泵的進口與出口之間形成數級動密封室，從而可以將液體從泵進口軸向移動到泵出口，并使所輸送液體逐級升壓，形成一個連續、平穩、軸向移動的壓力液體。
該泵具有結構簡單、體積小、允許高轉速、工作平穩可靠、壓力脈動小、流量穩定、噪音低、效率高等顯著優點。它被廣泛應用于石油、化纖、冶金、機械、電力、機床、船舶、玻璃、公路等各行各業，作為輸送燃料油、潤滑油、液壓油、原油、瀝青及其它類似油的潤滑性液體的理想選擇。
二、產品用途及使用范圍
LQ3G型三螺桿泵所輸送的液體應不含固體顆粒，無腐蝕性。該泵的粘度范圍為1.2~100oE(3.0~760cst)，對于高粘度液體，可通過加溫降粘后進行輸送，其溫度不超過150℃。
該泵廣泛應用于石油、化纖、冶金、機械、電力、機床、船舶、玻璃、公路等各行各業。作為輸送燃料油、潤滑油、液壓油、原油、瀝青及其它類似油的潤滑性液體的理想選擇。在工業領域中，它可以作為潤滑泵使用；在液壓系統中，它可以用作液壓泵；在燃油系統中，它可以用作輸送及增壓泵；在輸油系統中，它可以用作輸送及加油泵。
三、產品特點
1. 結構簡單：泵本身由三根螺桿組成，但有多種結構形成。對于小流量的泵，泵體和襯套合為一個臥式安裝，軸封為機械密封；對于中等流量以上的泵，襯套為一單獨的零件固定于泵體內；對于大流量泵，多制成雙吸結構。軸根據輸送的介質不同有端面機械密封和填料密封兩種。
2. 壽命長：由于三螺桿泵的機械摩擦極小，其壽命堪稱半永久性。
3. 所輸液體在泵內作軸向勻速直線運動，故壓力脈動小，流量穩定，噪音低。同時，由于轉動部分的慣性小，所以起動力矩和振動也很小。
4. 具有高吸入能力。
5. 為保證泵、電機及管路系統安全，中等流量以上的螺桿泵均帶有安全閥，當壓力超過安全閥設定壓力時，高壓油將回流至泵的進口。

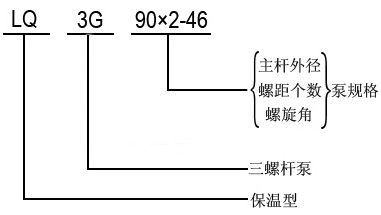

四、型號說明:
型號 | 流量 | 出口壓力 | 轉速 | 功率KW | 必需汽 | 電機型號 | ||
m3/h | L/min | 軸功率 | 電機功率 | |||||
45×3-36 | 2.8 | 46 | 0.6 | 950 | 0.8 | 1.1 | 5 | 90L-6-B3 |
2.7 | 45 | 1.0 | 1.2 | 1.5 | 100L-6-B3 | |||
25 | 42 | 1.6 | 1.6 | 2.2 | 112M-6-B3 | |||
2.4 | 40 | 2.5 | 2.8 | 4 | 132M1-6-B3 | |||
4.2 | 70 | 0.6 | 1450 | 1.0 | 1.5 | 5 | 90L-4-B3 | |
4.0 | 66 | 1.0 | 1.7 | 2.2 | 100L1-4-B3 | |||
3.8 | 63 | 1.6 | 2.8 | 3 | 100L3-4-B3 | |||
3.5 | 58 | 2.5 | 4.3 | 5.5 | 132S-4-B3 | |||
45×2-46 | 4.2 | 70 | 0.6 | 950 | 1.0 | 1.5 | 5 | 100L-6-B3 |
4.0 | 66 | 1.0 | 1.7 | 2.2 | 112M-6-B3 | |||
6.3 | 105 | 0.6 | 1450 | 1.5 | 2.2 | 100L1-4-B3 | ||
6.1 | 101 | 1.0 | 2.3 | 3 | 100L2-4-B3 | |||
54×2-46 | 8.0 | 133 | 0.8 | 970 | 2.3 | 3 | 5 | 100L-6-B3 |
8.0 | 133 | 1.0 | 1.5 | 2.2 | 112M-6-B3 | |||
14 | 233 | 0.6 | 1450 | 2.8 | 4 | 100L1-4-B3 | ||
14 | 233 | 4.0 | 4.3 | 5.5 | 100L2-4-B3 | |||
62×2-43 | 8.58 | 143.4 | 0.6 | 950 | 2.06 | 3 | 5 | 132S-6-B3 |
8.25 | 137.9 | 1.0 | 3.18 | 4 | 132M1-6-B3 | |||
13.1 | 218.9 | 0.6 | 1450 | 3.15 | 4 | 112M-4-B3 | ||
12.6 | 210.5 | 1.0 | 4.86 | 7.5 | 132M-4-B3 | |||
62×2-46 | 9.8 | 163 | 0.8 | 950 | 2.9 | 4 | 5 | 132M1-6-B3 |
9.5 | 158 | 1.0 | 3.6 | 5.5 | 132M2-6-B3 | |||
15.1 | 251 | 0.6 | 1450 | 3.6 | 5.5 | 132S-4-B3 | ||
14.6 | 243 | 1.0 | 5.5 | 7.5 | 132M-4-B3 | |||
80×2-36 | 17.0 | 283.3 | 0.8 | 950 | 4.3 | 7.5 | 5.5 | 160M-6-B3 |
25.7 | 428 | 0.6 | 1450 | 5.4 | 7.5 | 132M-4-B3 | ||
25.0 | 417 | 1.0 | 8.5 | 11 | 160M-4-B3 | |||
80×2-46 | 23.9 | 398.5 | 0.6 | 950 | 5.5 | 7.5 | 5.5 | 160M-6-B3 |
23.1 | 386.3 | 1.0 | 8.6 | 11 | 160L-6-B3 | |||
36.6 | 610.3 | 0.6 | 1450 | 8.4 | 11 | 160M-4-B3 | ||
35.7 | 594.5 | 1.0 | 13.1 | 15 | 160L-4-B3 | |||
80×2-51 | 27.5 | 485.5 | 0.6 | 950 | 6.3 | 11 | 5.5 | 160L-6-B3 |
26.9 | 448.3 | 1.0 | 10.5 | 15 | 180L-6-B3 | |||
41.9 | 698.3 | 0.6 | 1450 | 9.6 | 11 | 160M-4-B3 | ||
41.0 | 684.1 | 1.0 | 16.0 | 18.5 | 180M-4-B3 | |||
90×2-36 | 24.2 | 403.5 | 0.6 | 960 | 5.52 | 7.5 | 5.5 | 160M-6-B3 |
23.6 | 394.6 | 1.0 | 8.52 | 11 | 160L-6-B3 | |||
37 | 615.9 | 0.6 | 1450 | 8.52 | 11 | 160M-4-B3 | ||
36.1 | 602.4 | 1.0 | 13 | 15 | 160L-4-B3 | |||
90×2-42 | 28.2 | 470.9 | 0.6 | 950 | 6.6 | 11 | 5.5 | 160L-6-B3 |
27.5 | 457.6 | 1.0 | 10.2 | 15 | 180L-6-B3 | |||
43.1 | 718.8 | 0.6 | 1450 | 10 | 15 | 160L-4-B3 | ||
41.9 | 698.5 | 1.0 | 15.5 | 18.5 | 180M-4-B3 | |||
90×2-46 | 34.0 | 566.7 | 0.8 | 950 | 9.7 | 11 | 5.5 | 160L-6-B3 |
52.6 | 875.4 | 0.6 | 1450 | 12 | 15 | 160L-4-B3 | ||
52.0 | 866 | 0.8 | 14.9 | 18.5 | 180M-4-B3 | |||
51.4 | 856.1 | 1.0 | 18.6 | 22 | 180L-4-B3 | |||
100×2-46 | 48.0 | 800 | 0.8 | 950 | 13.3 | 15 | 5.5 | 180L-6-B3 |
72.7 | 1212 | 0.6 | 1450 | 16.5 | 18.5 | 180M-4-B3 | ||
72.0 | 1200 | 0.8 | 20.4 | 22 | 180L-4-B3 | |||
71.2 | 1187 | 1.0 | 25.5 | 30 | 200L-4-B3 | |||
100×2-51 | 56.9 | 948.9 | 0.6 | 950 | 12.5 | 15 | 5.5 | 180L-6-B3 |
55.7 | 928.6 | 1.0 | 20.8 | 30 | 225L-6-B3 | |||
86.9 | 1448.3 | 0.6 | 1450 | 19.1 | 22 | 180L-4-B3 | ||
85.0 | 1417.2 | 1.0 | 31.8 | 37 | 225S-4-B3 | |||
110×2-46 | 60.9 | 1015 | 0.6 | 950 | 13.7 | 18.5 | 5.5 | 200L1-6-B3 |
58.9 | 951.7 | 1.0 | 21.8 | 30 | 255M-6-B3 | |||
96.7 | 1611 | 0.6 | 1450 | 21.9 | 30 | 200L-4-B3 | ||
94.6 | 1577 | 1.0 | 33.9 | 45 | 255M-4-B3 | |||
120×2-42 | 67.9 | 1131 | 0.6 | 950 | 15.5 | 18.5 | 5.5 | 200L1-6-B3 |
65.4 | 1090 | 1.0 | 24.5 | 30 | 255M-6-B3 | |||
108 | 1802 | 0.6 | 1450 | 24.7 | 30 | 200L-4-B3 | ||
105 | 1760 | 1.0 | 38.2 | 45 | 255M-4-B3 | |||
120×2-46 | 79.6 | 1327 | 0.6 | 950 | 17.8 | 22 | 5.5 | 200L1-6-B3 |
77.2 | 1285 | 1.0 | 28.2 | 37 | 250M-6-B3 | |||
126 | 2101 | 0.6 | 1450 | 28.5 | 37 | 225S-4-B3 | ||
123 | 2059 | 1.0 | 44.1 | 55 | 255M-4-B3 | |||
150×2-46 | 158 | 2640 | 0.6 | 950 | 34.6 | 45 | 5.5 | Y280S-6-B3 |
154 | 2582 | 1.0 | 54.5 | 75 | Y315S-6-B3 | |||
241.7 | 4029.7 | 0.6 | 1450 | 53.8 | 75 | Y280S-4-B3 | ||
236.5 | 3942.2 | 1.0 | 82.2 | 90 | Y280M-4-B3 | |||
